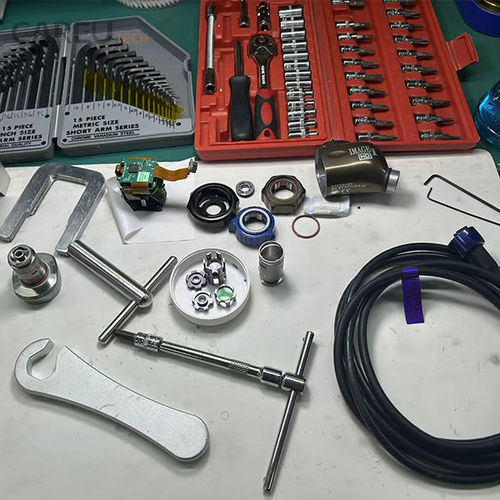

Các bước chính xác có thể thay đổi một chút, nhưng đây là quy trình tiêu chuẩn cho hầu hết các đầu camera nội soi cứng như H3-Z.
Bước 1: Kiểm tra và Chuẩn bị Bên ngoài
Kiểm tra trực quan đầu camera xem có bất kỳ hư hỏng bên ngoài nào không.
Chụp ảnh ở mọi bước. Đây là tài liệu tham khảo của bạn để lắp ráp lại.
Đặt đầu camera lên thảm ESD của bạn và gắn dây đeo cổ tay.
Tháo đầu camera khỏi cáp kết nối của nó (nếu nó là thiết kế dạng mô-đun). Điều này thường liên quan đến việc mở khóa và vặn vít đầu nối kiểu C-Mount hoặc kiểu lưỡi lê.
Bước 2: Tháo Vỏ/Vỏ Ngoài
Xác định vị trí và tháo các vít nhỏ ở bên ngoài đầu camera. Chúng thường bị ẩn dưới nhãn dán bảo hành hoặc tay cầm cao su. Bóc các nhãn dán này sẽ làm mất hiệu lực bảo hành.
Vỏ thường bao gồm hai nửa vỏ sò. Cẩn thận sử dụng dụng cụ nạy bằng nhựa để tách hai nửa ra, di chuyển xung quanh đường nối. Không sử dụng dụng cụ kim loại vì chúng sẽ làm xước vỏ nhôm.
Khi vỏ được tách ra, bạn sẽ có quyền truy cập vào cụm lắp ráp bên trong chính.
Bước 3: Ngắt kết nối các thành phần bên trong
Bây giờ bạn sẽ thấy bảng mạch in (PCB) chính, khối cảm biến và đầu nối dẫn hướng ánh sáng.
Trước khi tháo bất cứ thứ gì, hãy lưu ý hướng và vị trí của tất cả các thành phần.
Cẩn thận ngắt kết nối bất kỳ cáp ruy-băng nào. Các đầu nối này thường có một chốt khóa nhỏ phải được lật lên trước khi có thể trượt cáp ra.
Lưu ý và ngắt kết nối bất kỳ dây nịt nào khác.
Bước 4: Truy cập vào Cảm biến và Quang học
Cảm biến thường được đặt trong một khối kim loại riêng biệt được gắn vào PCB chính hoặc vỏ phía trước.
Vặn vít khối cảm biến ra khỏi giá đỡ của nó. Đây là một bước quan trọng—cảm biến không được nghiêng hoặc ép buộc.
Ống kính vật kính phía trước có khả năng được niêm phong bên trong đầu xa của đầu camera. Nó thường không thể sửa chữa bởi người dùng mà không có các công cụ ép đặc biệt.
Bước 5: Vệ sinh (Nếu có)
Ống kính phía trước: Nếu ống kính phía trước bị bẩn, trước tiên hãy nhẹ nhàng làm sạch nó bằng luồng khí nén. Nếu vẫn còn hơi ẩm hoặc mảnh vụn, hãy nhỏ một giọt dung dịch làm sạch ống kính lên khăn sợi nhỏ và nhẹ nhàng lau ống kính theo chuyển động tròn từ tâm ra ngoài. Không bao giờ thoa chất lỏng trực tiếp lên ống kính.
Cảm biến: Cực kỳ thận trọng! Cảm biến rất dễ vỡ. Sử dụng tăm bông làm sạch cảm biến chuyên dụng được thiết kế cho kích thước của nó. Nhỏ một giọt dung dịch làm sạch cảm biến vào tăm bông và lau cảm biến bằng một lần vuốt nhẹ nhàng, trơn tru. Không chà xát.
Quang học bên trong:Nói chung, không nên tháo rời cụm lăng kính bên trong. Nếu có bụi bên trong, việc sử dụng luồng khí nén rất nhẹ là phương pháp an toàn nhất.
